激光精密加工設備

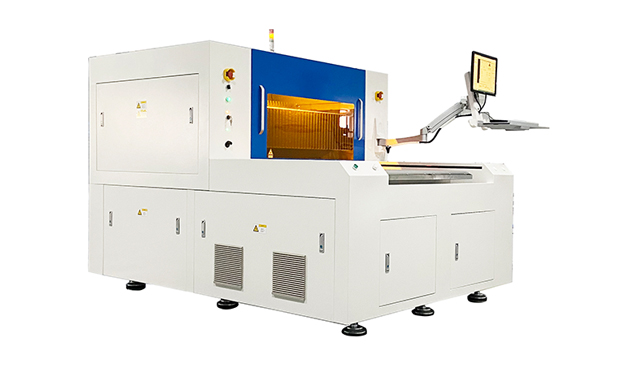

DirectLaser UL4 大幅面通用型激光微加工設備
DirectLaser UL4激光精密微加工設備，采用世界頂級光學器件，光路結構簡潔可靠，模塊化結構設計，可根據實際需求定制多種光源及波長的激光器，激光光斑直徑極小，適合多種輕薄敏感材料的精雕細琢。
設備采用了550x1000mm的大幅面設計，可加工材料范圍廣，配置自動上下料系統，配合CCD自動對位可實現自動化生產線，為企業節省了大量成本。
產品特點
激光直接加工技術，解決精密微細加工難題
以冷加工為特色，適合多種敏感無損、干凈平齊、微細精密的應用
超短脈沖激光能量潔凈加工，保持材料本色
激光能量與材料作用時間極短。適合冷加工、清凈加工、定深加工和微細加工
加工過程又快又好，開啟微加工時代
設備將工藝、軟件、硬件技術優勢集于一身，帶來了革新的制造能力
搭配自動上下料系統，輕松組成微型生產線
設備配置了自動上下料接口，配合CCD自動對位系統，可實現自動化生產
數據處理、設備驅動，光機電系統的大腦
配套的數據處理軟件獨創加工路徑，并融入大量經驗參數，大幅提升加工效果
產品參數
| 技術參數 | DirectLaser UL4 |
激光波長 | 355nm |
重復定位精度 | ≤±2μm |
振鏡分辨率 | 1μm |
X/Y軸移動分辨率 | ≤0.5μm |
加工面積 | 550mm x 1000mm |
接收數據格式 | Gerber, HPGL, Sieb & Meier, Excellon, ODB++, DXF |
設備平臺 | 花崗巖機臺，橋式結構 |
設備尺寸(W x H x D) | 1,560mm x 1,250mm x 1,915mm |
設備重量 | 約1,500kg |
工作環境 | DirectLaser UL4 |
功率 | 3kW |
電源 | 380VAC/50Hz |
環境溫度 | 22℃±2℃ |
配套及選項 | DirectLaser UL4 |
設備驅動軟件 | DreamCreaTor 3 |
數據處理軟件 | CircuitCAM7 Laser |
自動上下料系統 | 選配 |
在線功率測量裝置 | 選配 |
激光高度傳感器 | 選配 |
攝像頭靶標對位系統 | CCD自動對位 |
清潔吸塵系統 | 210m?/hr,220V,1.5kW |
工件固定 | 真空吸附臺，可定制夾具 |
FFU正壓清潔裝置 | 選配 |
